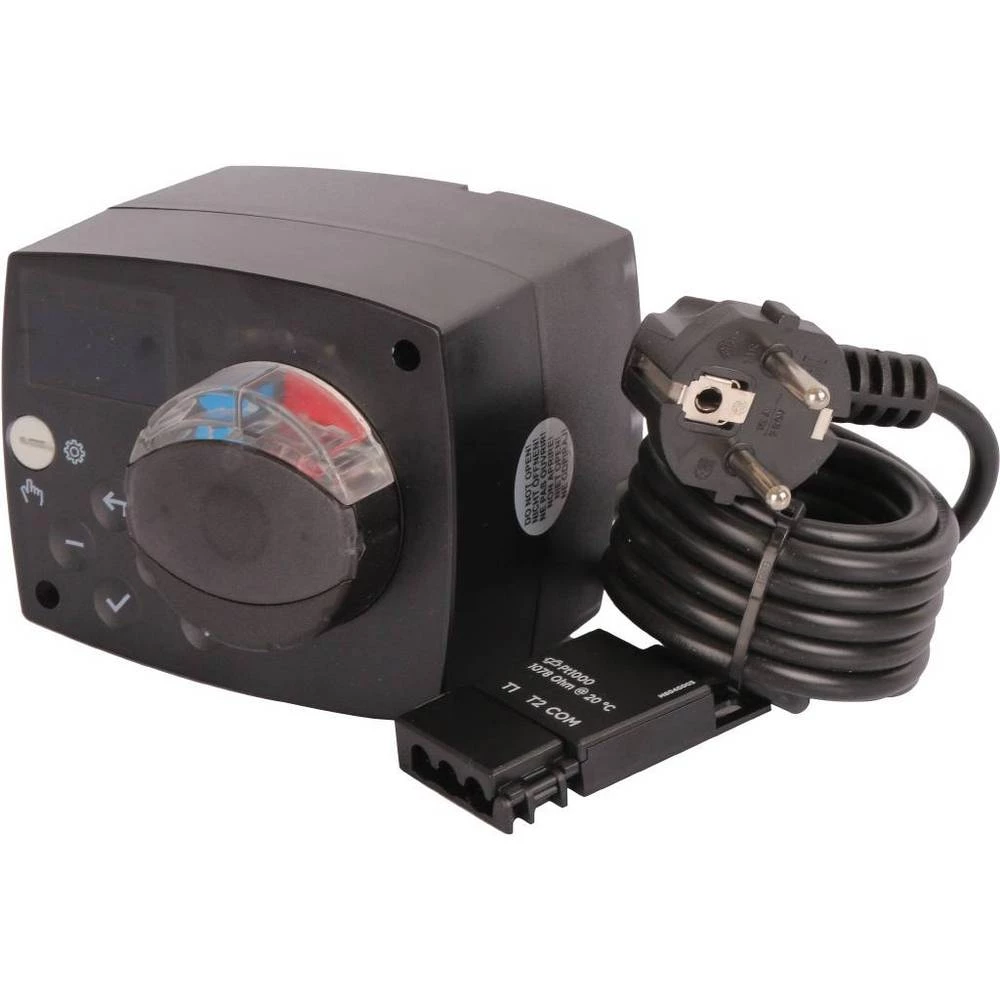

Электропривод STOUT SVM-0015 230В для смесительных клапанов с датчиком для фиксированной регулировки температуры, угол поворота 90°

Наличие: Красноярск

Артикул: D460-00003

Бренд: STOUT

Страна производитель: Италия

от 41 814.89 ₽/шт

Получить предложение

К заявке

Остались вопросы по продукции?

Нашли дешевле?

Помощь с выбором

Подобрать аналог

Описание

Характеристики

Описание

Сервопривод Stout предназначен для управления поворотными регулирующими смесительными клапанами аналоговым сигналом от электронных регуляторов температуры. Электропривод имеет редукторный электродвигатель, поворот которого осуществляется по управляющему сигналу от встроенного электронного регулятора температуры без необходимости использования какого-либо внешнего регулирующего устройства. Автоматика электропривода позволяет поддерживать заданную температуру регулируемой среды, а также ограничивать ее верхний или нижний предел.

Технические параметры сервопривода STOUT для смесительных клапанов с датчиком для фиксированной регулировки температуры 230В 4Вт:

Производитель - Италия, STOUT
Питающее напряжение - 230В
Частота тока - 50 Гц
Потребляемая мощность - 4 Вт
Угол поворота - 90 °
Время поворота штока на 90° - 120 сек
Класс защиты - IP42
Крутящий момент - 10 Нм
Управление - Сервопривод
Масса - 0.61 кг
Температура окружающей среды при эксплуатации - от -25 до 150°С
Влажность окружающей среды - 85 %
Температура транспортировки и хранения - от -20 до +65 °С
Средний срок службы - 10 лет

Электропривод STOUT SVM-0015 230В для смесительных клапанов с датчиком для фиксированной регулировки температуры, угол поворота 90°

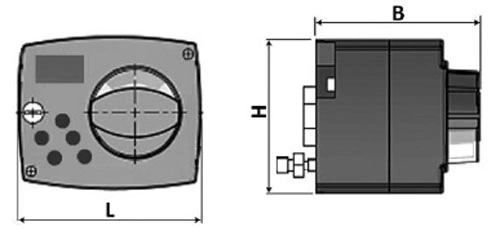

Габаритные и установочные размеры сервопривода STOUT для смесительных клапанов с датчиком для фиксированной регулировки температуры 230В 4Вт:

L - 102 мм
H - 84 мм
B - 88 мм

Эскиз размеров сервопривода STOUT для смесительных клапанов с датчиком для фиксированной регулировки температуры 230В 4Вт

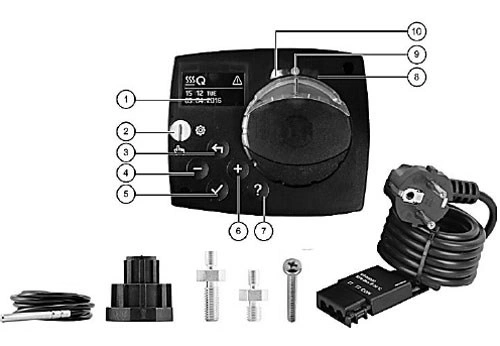

Устройство сервопривода STOUT для смесительных клапанов с датчиком для фиксированной регулировки температуры 230В 4Вт:

Поз.	Наименование
1	Графический дисплей
2	Рычаг для ручного управления.
3	Кнопка возврата.
4	Кнопка движение влево, уменьшение.
5	Кнопка входа в меню, подтверждения выбора.
6	Кнопка движение вправо, увеличение.
7	Помощь.
8	Индикатор - движение клапана вправо.
9	Светодиод (горит красным – ошибка).
10	Индикатор - движение клапана влево.

Эскиз материалов сервопривода STOUT для смесительных клапанов с датчиком для фиксированной регулировки температуры 230В 4Вт

Характеристики

Бренд

STOUT

Страна производитель

Италия

Напряжение питания

230В

Степень защиты корпуса IP

Потребляемая мощность

4 Вт

Тип автоматики для клапанов

электропривод

Крутящий момент привода

10 Нм

Угол поворота привода

90°
