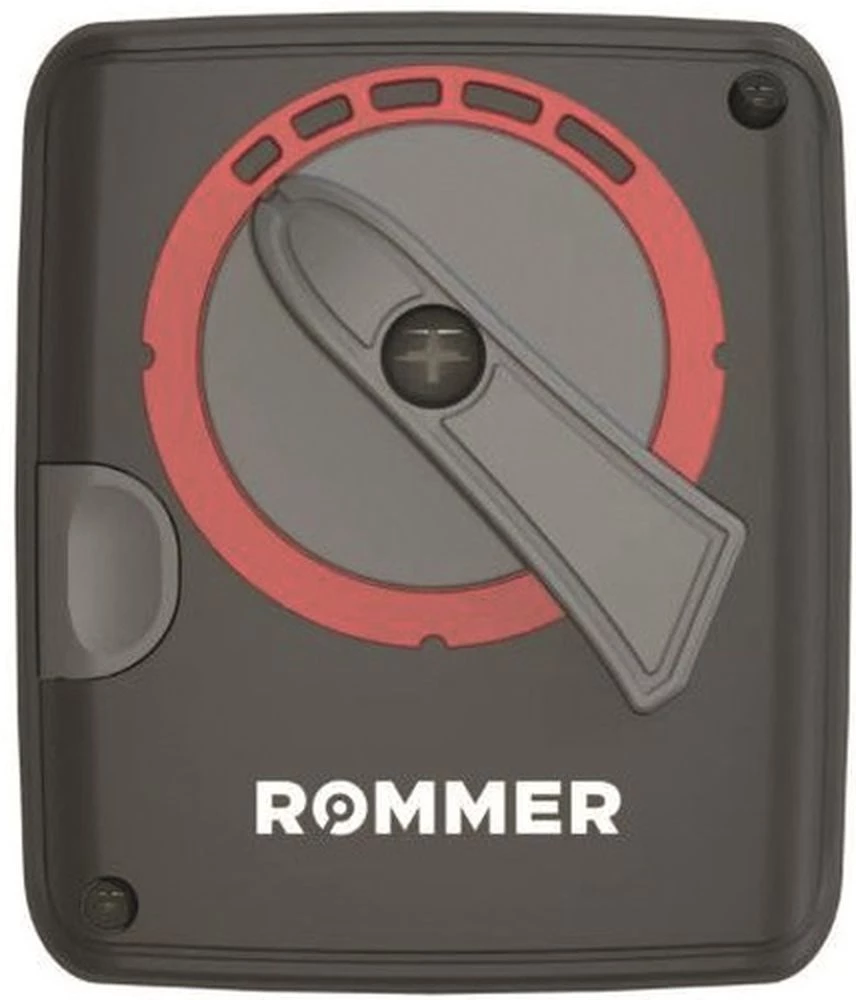

Электропривод ROMMER 24V AC/DC пропорциональное управление 0-10 /2-10 В купить или заказать в Красноярске

Описание

Характеристики

Описание

Настоящие электроприводы предназначены для комплектации смесительных регулирующих 3-х и 4-х ходовых поворотных клапанов Rommer.
Приводы 24 В имеет пропорциональное управление, работает по сигналу напряжения 0-10 В или 2-10 В. Приводы имеют медленный ход, поворачивают затвор клапана на 90 ° за 120 секунд, что исключает гидравлические удары в трубопроводной сети.

Параметры электропривода ROMMER 24V AC/DC:

Производитель - Китай, ROMMER
Питающее напряжение - 24В
Частота тока - 50 Гц
Потребляемая мощность - 5 Вт
Управляющий сигнал - 0-10 /2-10 В
Угол поворота - 90 °
Время поворота штока на 90° - 60/120 с
Класс защиты - IP42
Крутящий момент - 6 Нм
Управление - автоматическое / ручное
Масса - 0.45 кг
Температура окружающей среды при эксплуатации - от -5 до +50°С
Влажность окружающей среды - 85 %
Температура транспортировки и хранения - от -30 до +70 °С
Средний срок службы - 10 лет

Электропривод ROMMER 24V
пропорциональное управление 0-10 /2-10 В

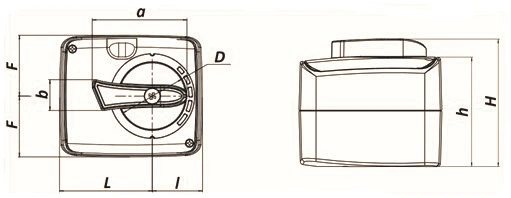

Габаритные и установочные электропривода ROMMER 24V AC/DC:

L - 61 мм
l - 33 мм
H - 84 мм
h - 72 мм
F - 40 мм
D - 44.6 мм
a - 63.2 мм
b - 20.3 мм

Эскиз размеров электропривода ROMMER 24V

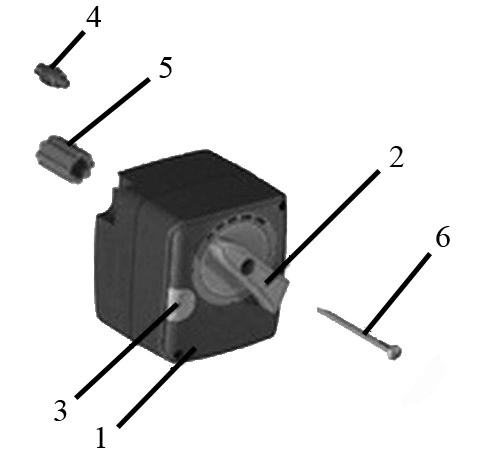

Устройство электропривода ROMMER 24V AC/DC

№поз.	Наименование
1	Корпус
2	Рукоять ручного управления
3	Переключатель ручной/автоматический режим
4	Штифт стопорный
5	Адаптер смесительного клапана
6	Винт фиксирующий привод к клапану

Эскиз устройство электропривода ROMMER 24V

Подключение электропривода ROMMER 24V:

Электрическое подключение электроприводов к системе управления осуществляется, после установки привода на клапан в соответствии с приведенной схемой. Подключение/отключение электрического кабеля осуществляется только при отключенной электрической сети.
Чтобы привод 24 В работал при постоянном токе подключите «+» к коричневому проводу, а «-» к черному проводу. Напряжение питания 24 В переменного тока не имеет полярности, поэтому не имеет значения, как мы подключаем напряжение к коричневому и черному проводу. К синему проводу подключите «+» управляющего напряжения 0-10 В или 2-10 В (в зависимости от выбранной настройки). По белому проводу осуществляется обратная связь о положении клапана.

Подключение электропривода ROMMER 24V

Характеристики

Бренд

ROMMER

Страна производитель

Китай

Напряжение питания

24В

Степень защиты корпуса IP

Потребляемая мощность

5 Вт

Тип автоматики для клапанов

электропривод

Сигнал управления

0-10 /2-10 В

Крутящий момент привода

6 Нм

Угол поворота привода

90°
